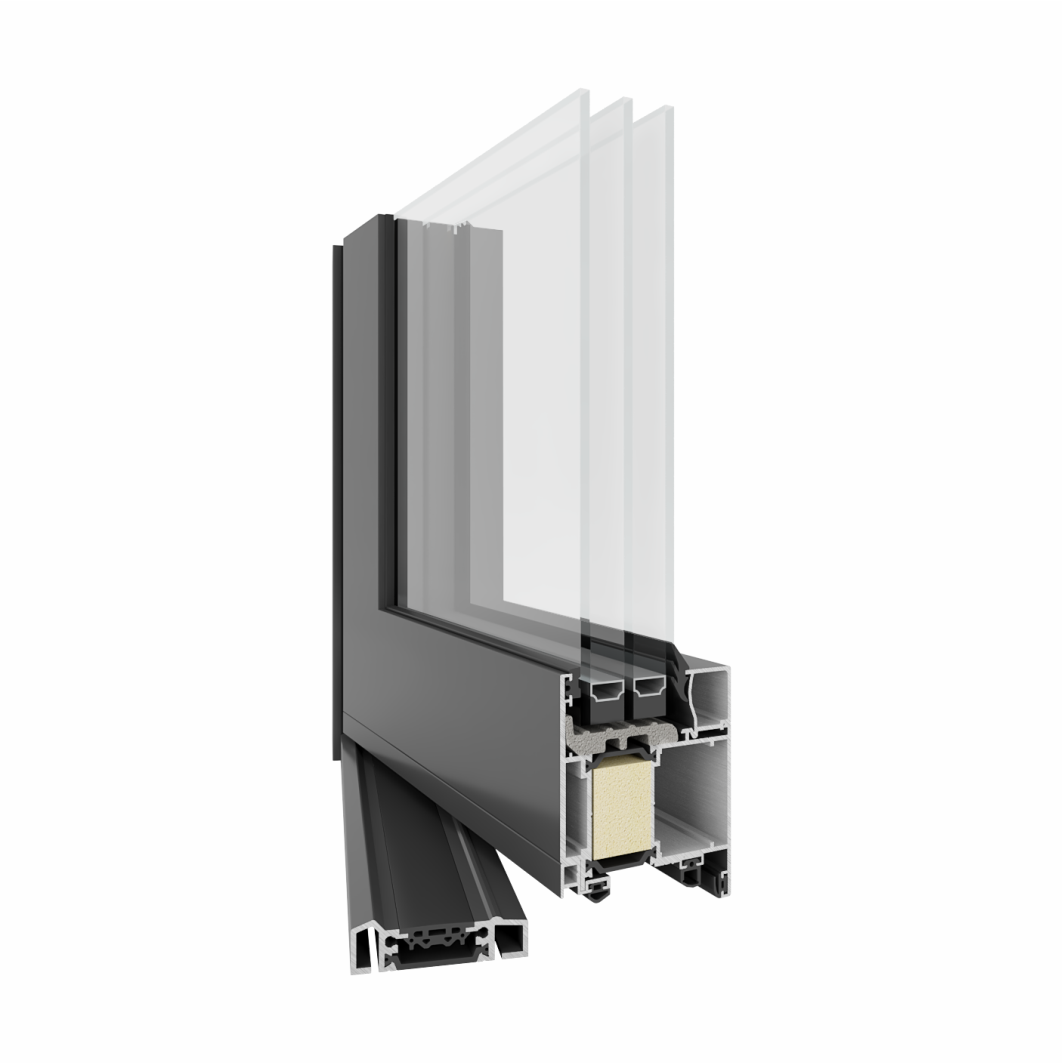

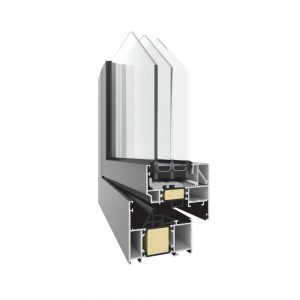

SYSTEM TM 74HI

SYSTEM TM 74HI

Porównaj Pobierz PDF
  • SYSTEM TM 74HI
  • SYSTEM TM 74HI
OpisZaletyParametry techniczne

System służy do konstruowania okien, drzwi, witryn o wysokich parametrach termoizolacji przeznaczonych do stosowania w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych. Zastosowane w systemie termoizolatory (wykonane z poliamidu wzmocnionego włóknem szklanym) oraz przestrzeń pomiędzy nimi wypełniono dodatkowo pianką poliuretanową. System pozwala na tworzenie konstrukcji o dużych wymiarach ze względu na wykorzystanie wzmocnionych profili w układzie od zewnątrz, jak i od wewnątrz.



  • możliwość gięcia profili,
  • możliwość instalowania okien w systemach fasadowych,
  • możliwość budowy zestawów konstrukcji łączonych pod dowolnym kątem,
  • możliwość zastosowania zamków elektrycznych,
  • możliwość stosowania zawiasów nawierzchniowych, ukrytych lub rolkowych,
  • możliwość stosowania pełnej gamy nowoczesnych okuć oraz indywidualnych klamek lub pochwytów dzięki zastosowaniu profili o różnej szerokości

OKNA DRZWI
Izolacyjność termiczna EN 10077-2 Uw od 0,75 W/m²K Uw od 1,0 W/m²K
Izolacyjność akustyczna EN ISO 140-3 Rw = 31 ÷ 44 dB Rw = 24 ÷ 42 dB
Przepuszczalność powietrza EN 12207 Klasa 4 Klasa 4
Wodoszczelność EN 12208 E2100 E900
Odporność na obciążenie wiatrem EN 12210 Klasa C4/B4 Klasa C5/B5
Odporność na włamanie EN 1627 RC2, RC2N, RC3 RC2, RC2N, RC3

Charakterystyka systemu

OKNA DRZWI
Głębokość konstrukcyjna ościeżnicy 74 mm 74 mm
Głębokość konstrukcyjna skrzydła 83,4 mm 74 mm
Grubość wypełnienia 16 ÷ 66 mm 35 ÷ 69 mm
Maksymalne wymiary skrzydła L x H 1300 x 2800 mm 1400 x 2800 mm/ 2300 x 2700 mm
Maksymalny ciężar skrzydła 180 kg 250 kg
Typ konstrukcji okno stałe, rozwierne, uchylne,
rozwierno-uchylne
okno stałe, rozwierne, uchylne,
rozwierno-uchylne
